Мост Стриатус / Zaha Hadid Architects + Block Research Group

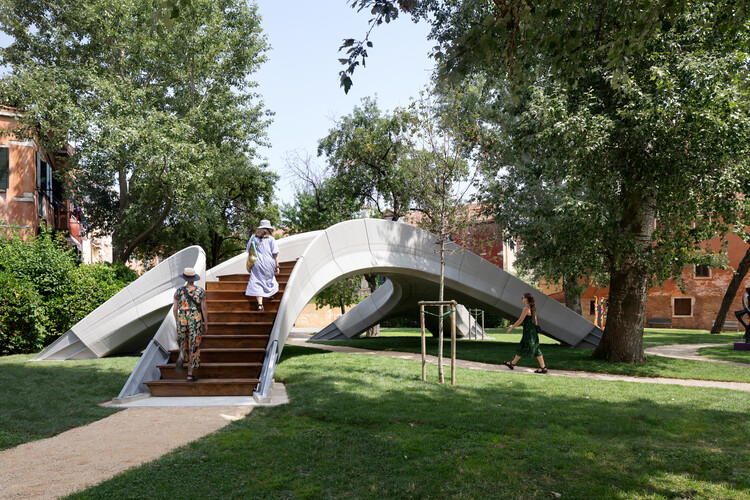

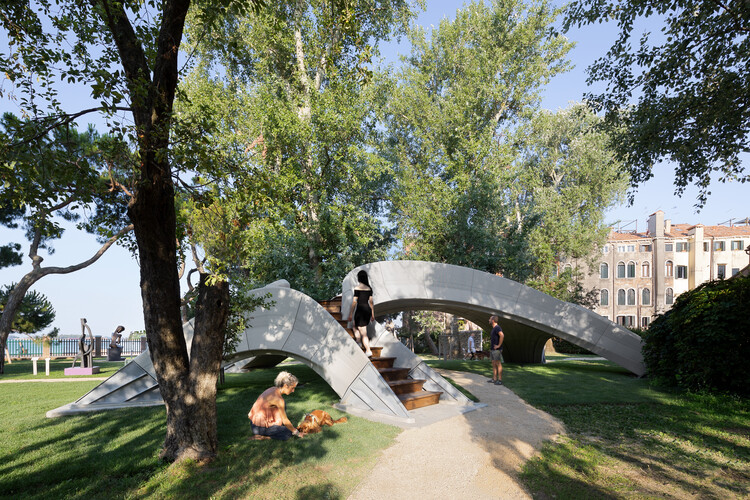

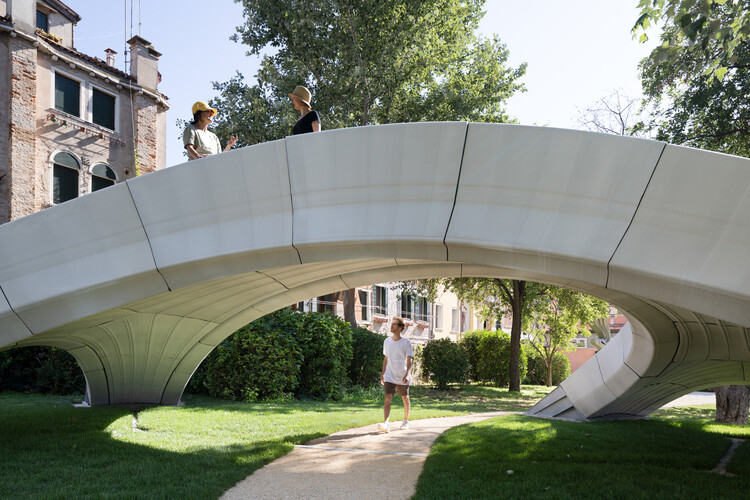

Стриатус — это арочный пешеходный мост из неармированной каменной кладки, состоящий из бетонных блоков, напечатанных на 3D-принтере, собранных без раствора. Пешеходный мост размером 16×12 метров, выставленный в Джардини-делла-Маринаресса во время Венецианской биеннале архитектуры до ноября 2021 года, является первым в своем роде, сочетающим в себе традиционные методы мастеров-строителей с передовыми технологиями вычислительного проектирования, проектирования и роботизированного производства.
Название «Стриатус» отражает его структурную логику и процесс изготовления. Бетон печатается слоями, ортогональными основным структурным силам, чтобы создать «бороздчатую» фуникулерную структуру, предназначенную только для сжатия и не требующую армирования.
3D-печать можно использовать для создания несущих бетонных конструкций, для которых требуется значительно меньше материала и не требуется стальная арматура или раствор. Архитекторы и инженеры ETH из Block Research Group в сотрудничестве с Zaha Hadid Architects и другими партнерами из отрасли показали, как это работает на пешеходном мосту в Венеции.
Миллионы новых зданий по всему миру строятся из железобетона, хотя этот тип строительства генерирует большое количество выбросов CO2. В этом отношении особенно проблематичны сталь, используемая для армирования, и цемент для бетона. Исследователи ETH теперь представили способ уменьшить и то, и другое в реальном проекте.

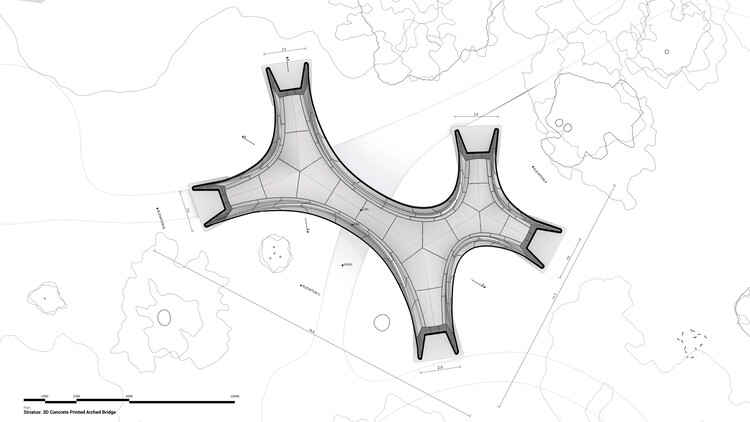

Группа исследований блоков объединилась с группой вычислений и проектирования Zaha Hadid Architects, чтобы построить арочный пешеходный мост размером 12 на 16 метров в парке Венеции – совершенно без армирования.

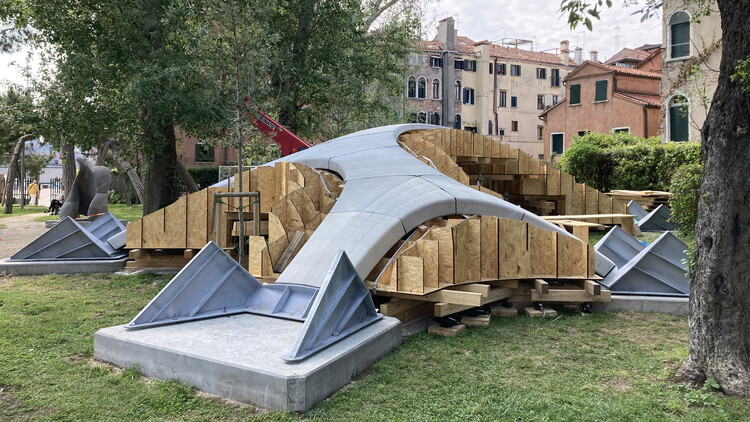

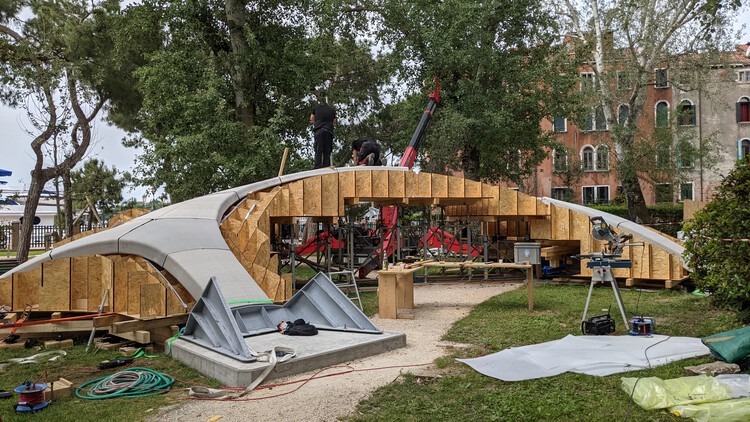

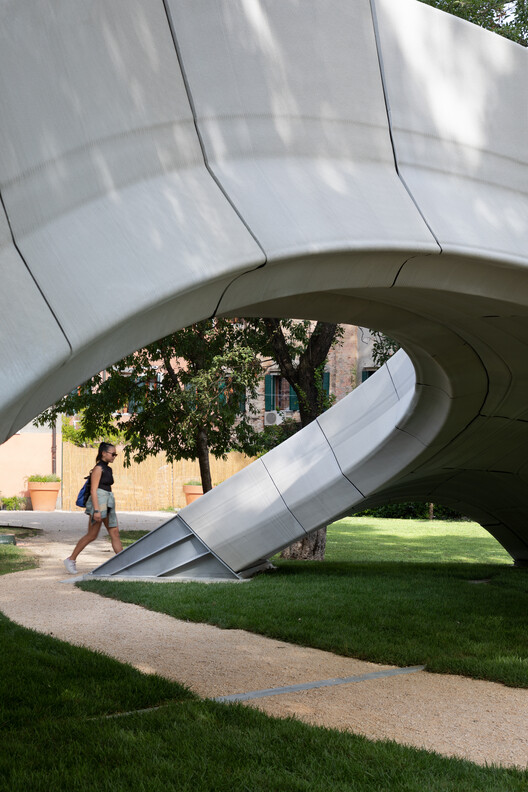

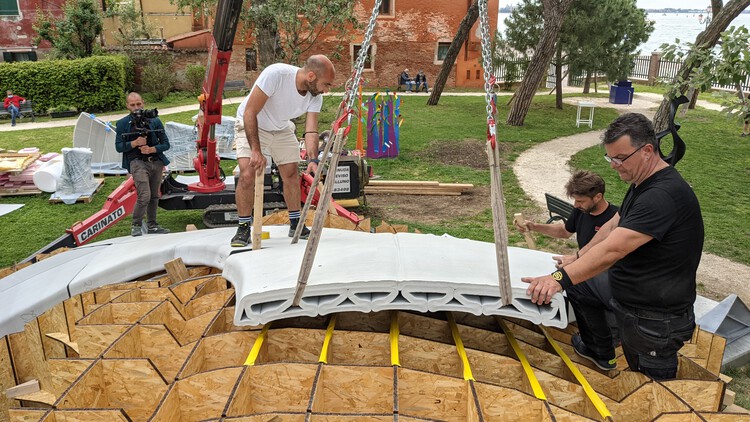

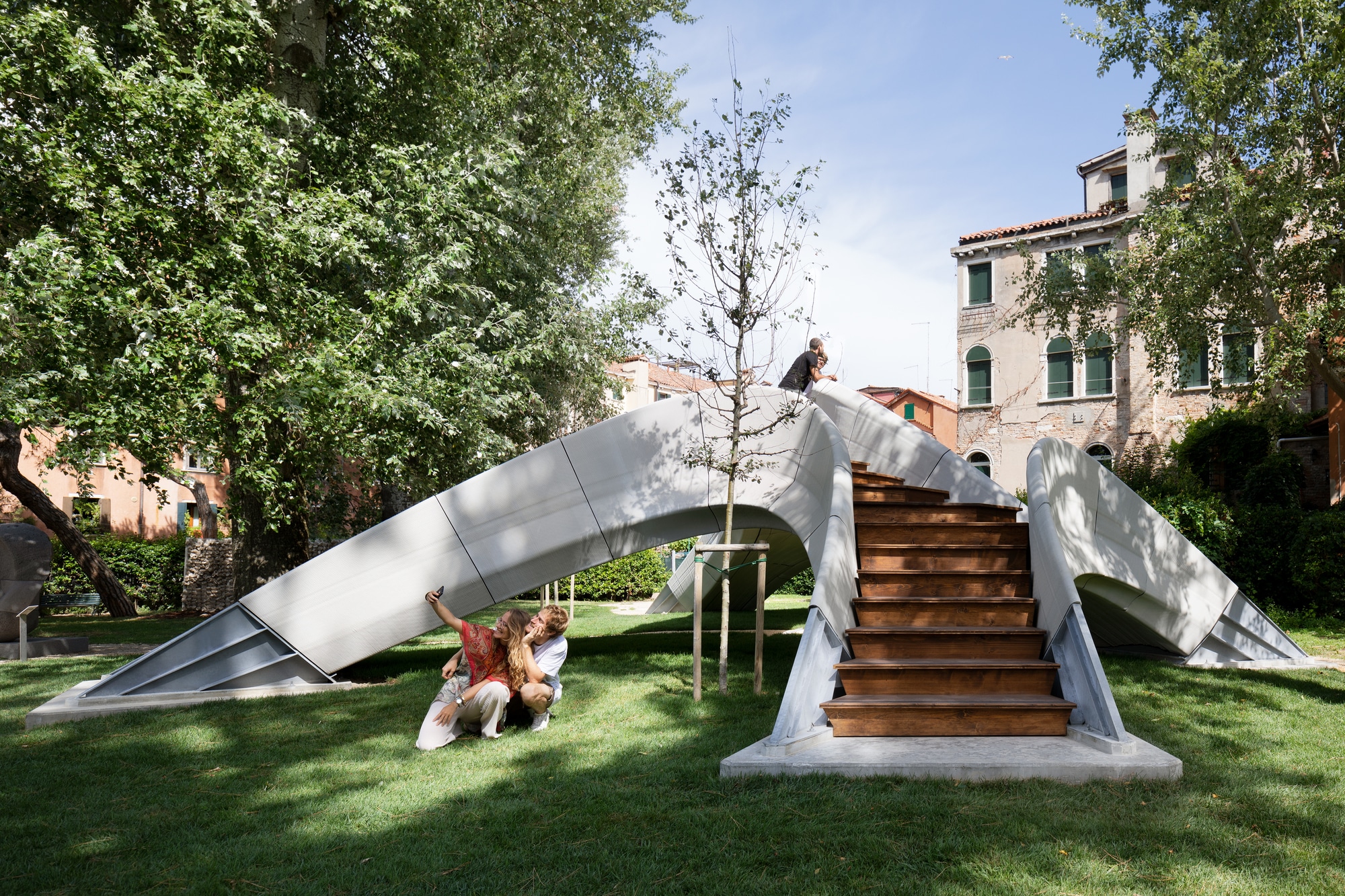

Используя аддитивный процесс, конструкция, получившая название «Стриатус», была построена из бетонных блоков, которые образуют арку, очень похожую на традиционные каменные мосты. Эта конструкция, предназначенная только для сжатия, позволяет силам передаваться к опорам, которые связаны друг с другом на земле. Конструкция, собранная всухую, устойчива только за счет своей геометрии.

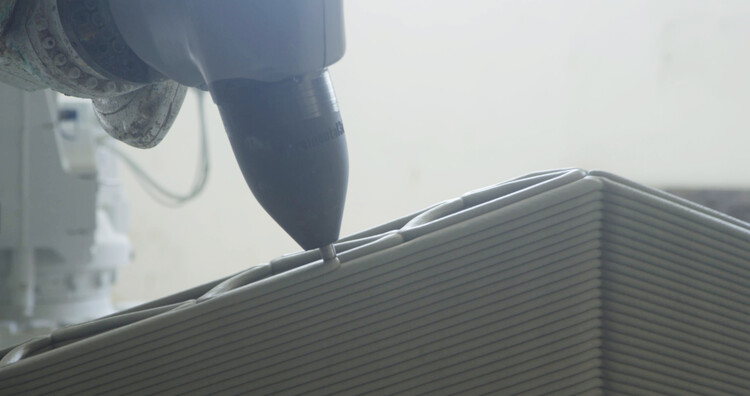

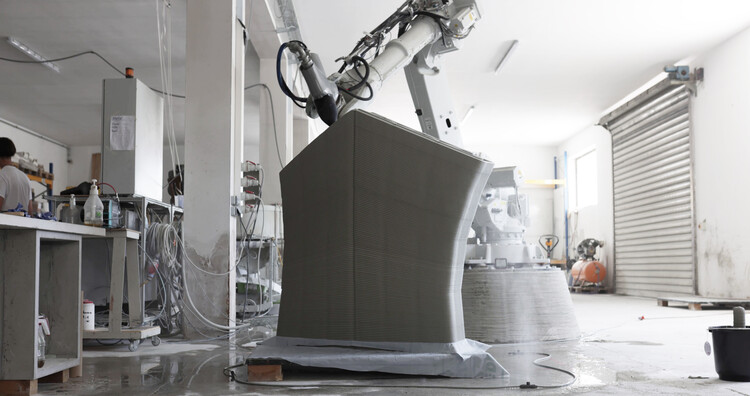

Совершенно новым является тип бетона, напечатанного на 3D-принтере, который исследователи разработали совместно с компанией Incremental3D. Бетон укладывается не горизонтально, как обычно, а под определенными углами, ортогональными потоку сжимающих сил. Благодаря этому напечатанные слои в блоках хорошо прижимаются друг к другу без необходимости армирования или последующего натяжения. Специальные бетонные чернила для 3D-принтера были разработаны компанией Holcim именно для этой цели.
Профессор ETH Филипп Блок сказал: «Этот точный метод 3D-печати бетона позволяет нам сочетать принципы традиционного сводчатого строительства с цифровым изготовлением бетона, чтобы использовать материал только там, где это структурно необходимо, без образования отходов».

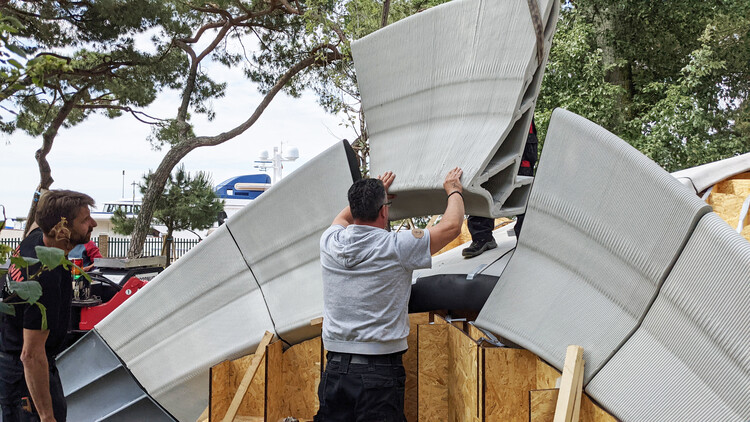

Поскольку для строительства не требуется раствор, блоки можно разобрать, а мост снова собрать в другом месте. Если конструкция больше не нужна, материалы можно просто разделить и переработать.
