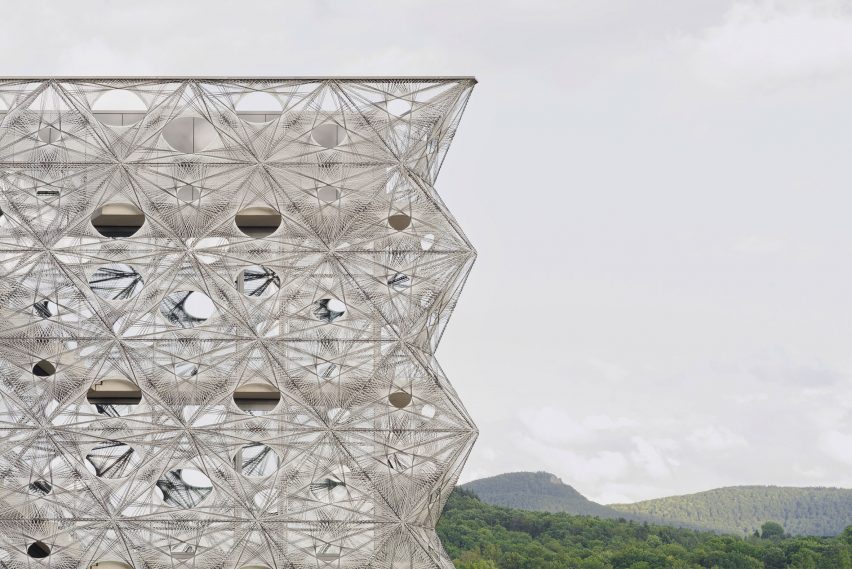

Паутина из стекла и углеродных волокон окутывает Texoversum, здание университета по производству текстиля, которое архитектурные студии Allmannwappner и Menges Scheffler Architekten создали в Германии.
Расположенный в городе Ройтлинген, Texoversum является частью расширения кампуса Ройтлингенского университета прикладных наук и включает в себя офисы, мастерские, университетский магазин, зоны для совместной работы и рабочее пространство для роботов с ЧПУ.

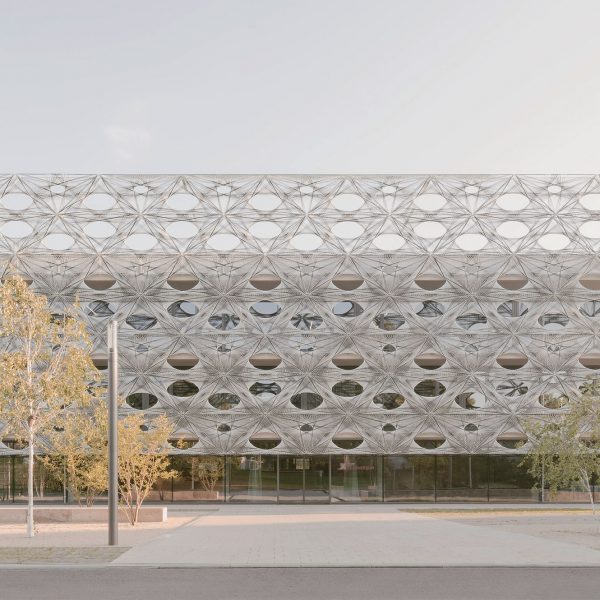

Фасад был изготовлен с помощью роботизированного процесса намотки.
Дизайн тканого фасада основан на текстильной конструкции и был разработан компаниями Allmannwappner и Menges Scheffler Architekten совместно с инженерной практикой Jan Knippers Ingenieure.
«Фасад из волокна является неотъемлемой частью как архитектурного выражения здания как центра текстильных исследований и инноваций, так и экологической инженерии и связанной с этим стратегии комфорта в помещении», — сказал Dezeen партнер Menges Scheffler Architekten Ахим Менгес.

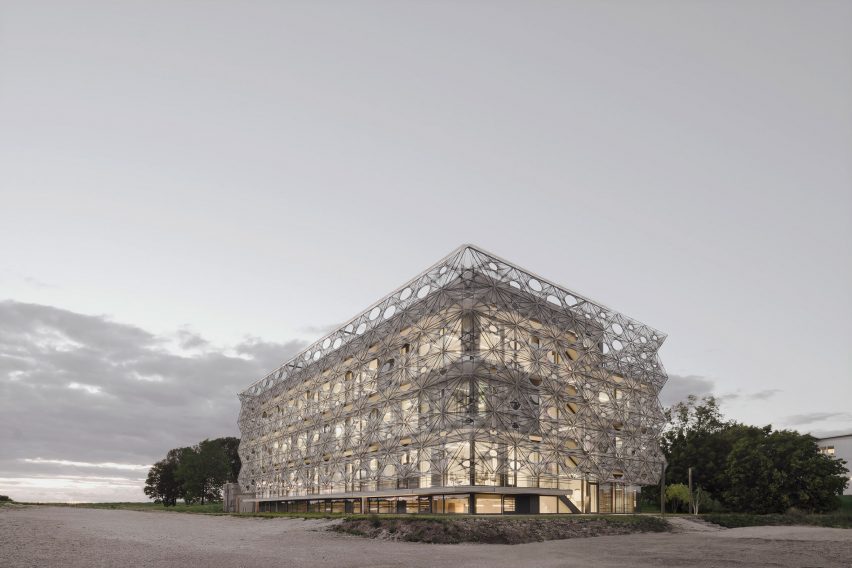

Texoversum от Ройтлингенского университета прикладных наук
Фасад Texoversum состоит из треугольных панелей размером примерно четыре метра в ширину и 1,5 метра в высоту, каждая из которых изготовлена с помощью роботизированного процесса намотки, разработанного в Штутгартском университете.
Существует пять типов панелей, каждая из которых имеет одинаковую треугольную внешнюю форму, но немного различается для создания угловых частей и отверстий разного размера в центре.

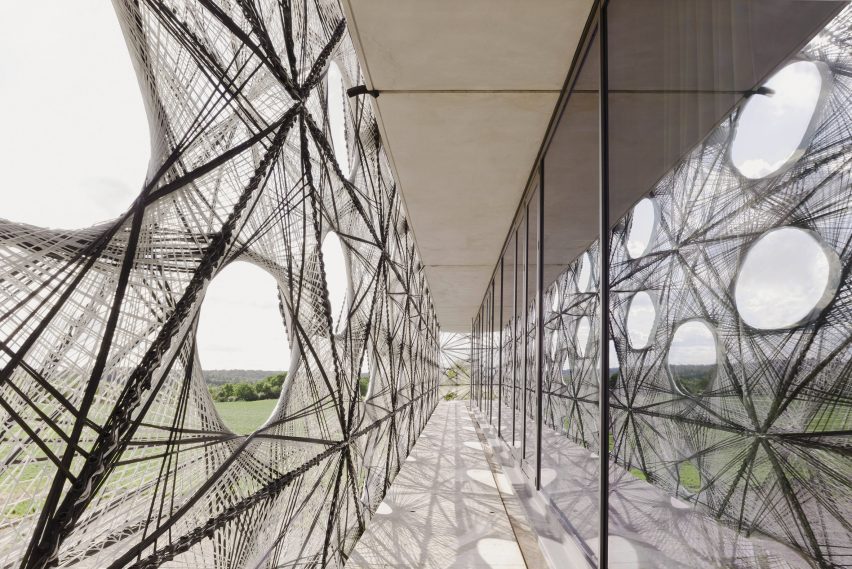

Из проемов в тканом фасаде открывается вид на территорию здания.
Панели в форме паутины, изготовленные компанией FibR GmbH, изготовлены из белых стеклянных волокон с наложением черных углеродных волокон, которые добавляют структурную поддержку.
По словам Менгеса, поскольку производство осуществляется на заказ, никаких производственных отходов или обрезков материалов не образуется.

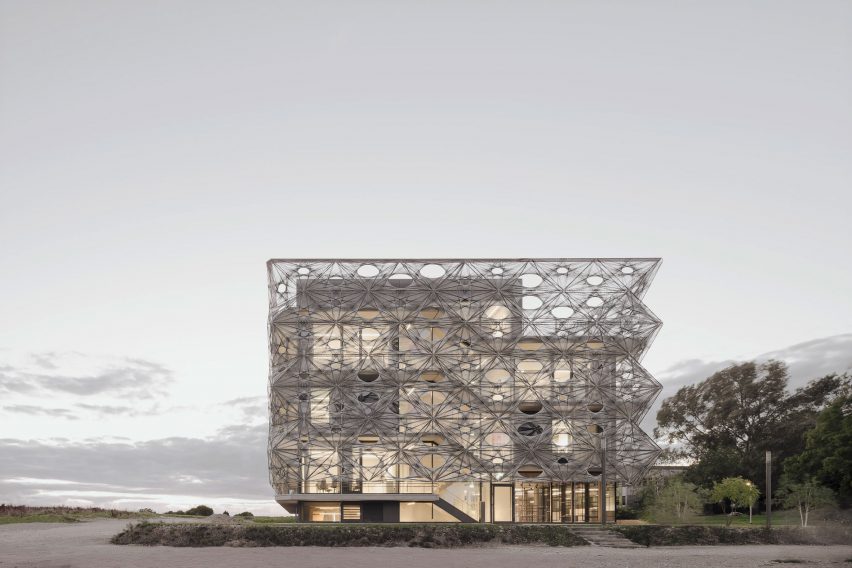

Текстильная конструкция повлияла на дизайн здания.
«Волокнистые нити свободно помещаются между двумя вращающимися намоточными каркасами с помощью робота», — объяснил Менгес. «В ходе производства создается решетка из белых стеклянных волокон, на которую помещаются черные углеродные волокна там, где они структурно необходимы».
«В этом процессе заданная форма строительного компонента возникает только в результате взаимодействия нитей, что устраняет необходимость в какой-либо форме или сердцевине», — продолжил Менгес.
По его словам, в результате этого процесса получается «индивидуальная форма» и «выразительный архитектурный вид» каждого компонента.

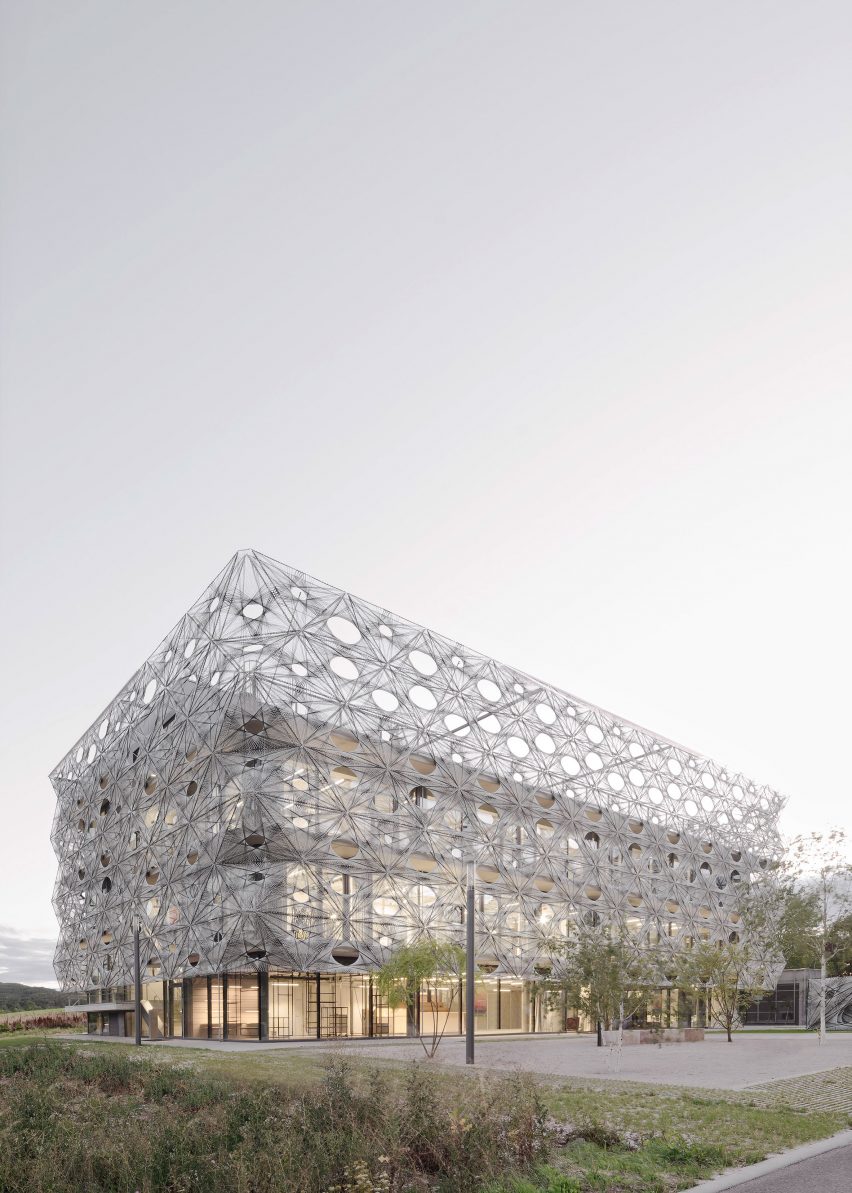

Самонесущая фасадная плитка Texoversum расположена в шахматном порядке. Это создает многослойный эффект, который затеняет внутренние пространства, а также обеспечивает открывающиеся виды из здания.
«Фасад из волокна представляет собой внешнюю защиту здания от солнца, которое должно соответствовать строгим требованиям по затенению в соответствии с немецкими строительными нормами», — сказал Менгес.
Черные углеродные волокна добавляют структурную поддержку белым стеклянным волокнам.
«Белые стеклянные волокна служат опалубкой для черных углеродных волокон, которые обеспечивают необходимую структурную прочность», — добавил инженер-строитель Ян Кипперс.
«Это конструкция из чистого волокна, которая простирается от пола до этажа и позволяет использовать консоли высотой около четырех метров по верхнему краю без стальной рамы или чего-то подобного».
Двухуровневые полы разделяют внутренние помещения

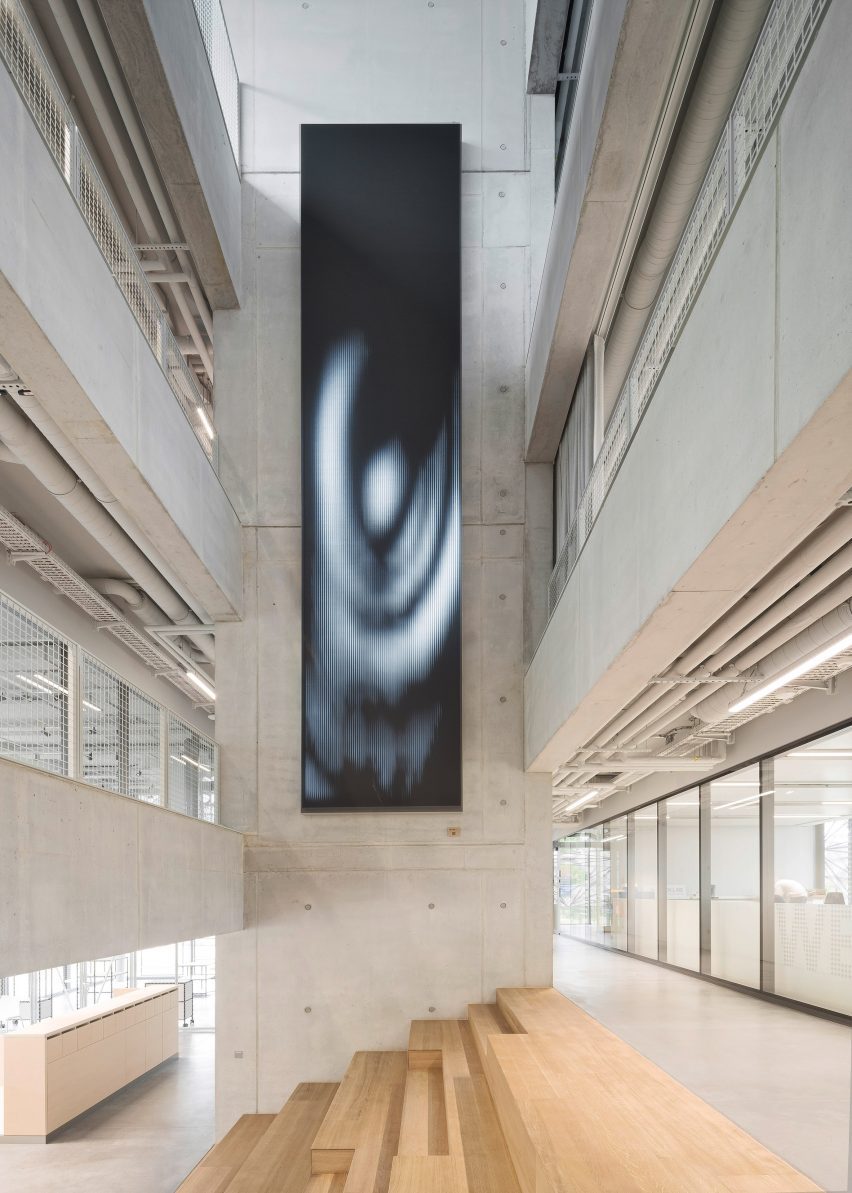

Внутри Texoversum имеет двухуровневую конструкцию. Центральный атриум разделяет здание на две половины, каждая из которых разделена по высоте уровнем в полэтажа.
Он имеет индустриальный внутренний вид с открытой бетонной конструкцией и потолочными воздуховодами, а также открытую планировку, способствующую совместной работе.

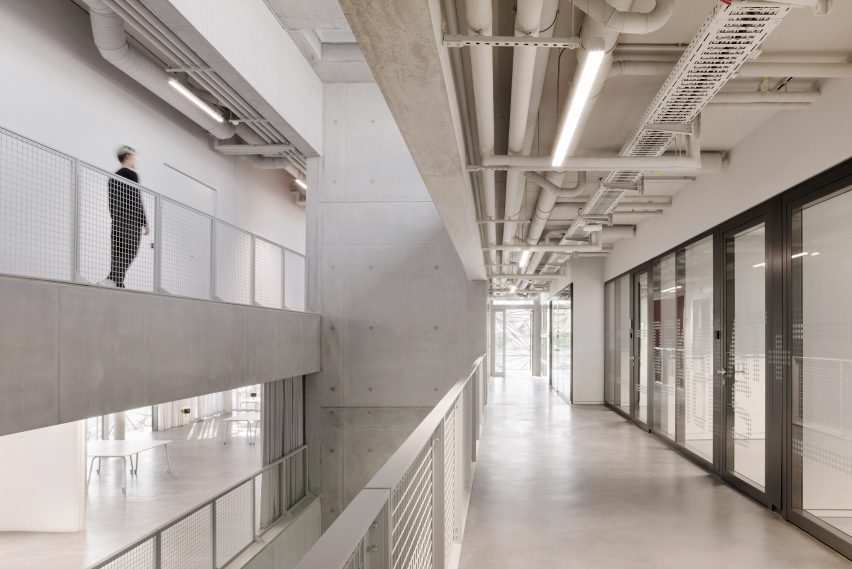

Texoversum имеет интерьер в индустриальном стиле.
Процесс роботизированной намотки фасада ранее использовался при проектировании павильонов, в том числе павильона Elytra Filament в лондонском музее Виктории и Альберта и деревянного павильона BUGA на садоводческой выставке Bundesgartenschau в Германии.
По словам Менгеса, Texoversum стал первым случаем, когда роботизированный производственный процесс был реализован при проектировании постоянного здания.
«Хотя ранее мы уже успешно построили несколько временных сооружений, Texoversum представляет собой первое постоянное здание, в котором используется такой подход к проектированию и производству», — сказал он.

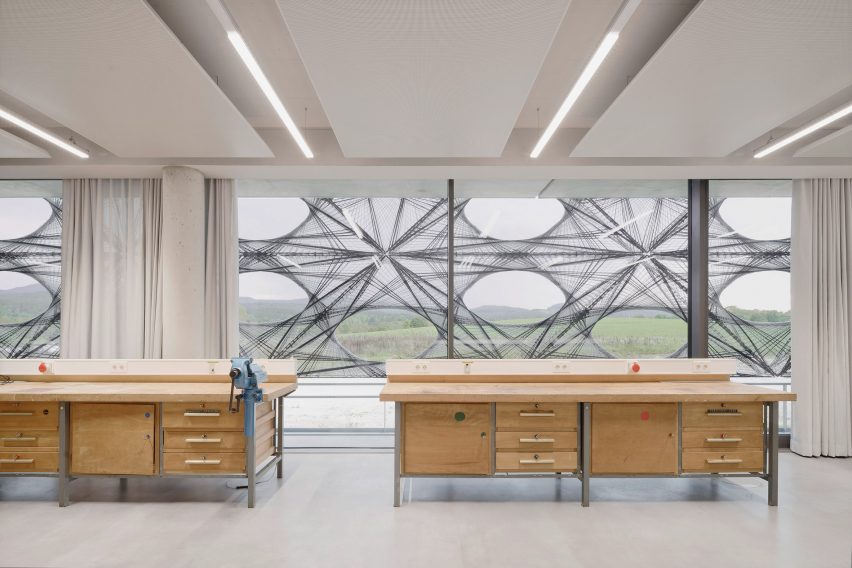

В здании университета расположены мастерские и офисы.
«Поскольку Texoversum — это постоянное здание, нам пришлось удовлетворить все требования немецких строительных органов», — добавил Кипперс.
«Для этого пришлось провести обширные испытания, чтобы доказать долговременную ползучесть, устойчивость к атмосферным воздействиям, огнестойкость и другие».
Другие здания с фасадами, сделанными роботами, включают художественную галерею в шанхайском районе Западный Бунд от Archi-Union Architects и винодельню во французской долине Роны от Carl Fredrik Svenstedt Architect.
Фотография сделана Бригидой Гонсалес.
