Кампус Valldaura Labs Института передовой архитектуры Каталонии (IAAC) расположен в природном парке CollSerola (Барселона), охватывающей 135 гектаров. Он известен своим инновационным подходом к использованию передовых технологий в своих проектах. Продолжая эту практику, кампус представил промышленного робота Kuka, универсальный инструмент, способный фрезеровать, резать древесину и выполнять другие задачи точности. В рамках «Мастера в области передовой архитектуры и биологических наук» (MAEBB) международная команда студентов столкнулась с задачей разработки и создания полностью функциональной лаборатории для этого робота в течение четырех месяцев.
Целью проекта было создание места, посвященного жилью и эксплуатации этого 6-осевого промышленного робота. С деревянной структурой, окнами в крыше и утонченной атмосферу, пространство тонко вызывает архитектуру собора. В знак уважения как к мастерству, так и технологии новое здание было названо Cora, аббревиатурой для собора роботизированных ремесленников.

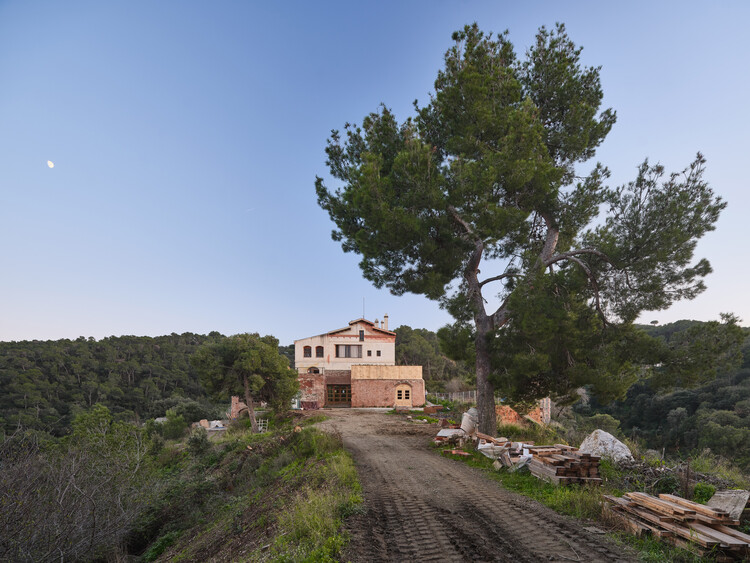

Задача проекта состояла в том, чтобы установить диалог между старой кирпичной структурой здания, построенной в 19 веке и первоначально использованного в качестве конюшни для лошадей, и новой деревянной структурой, представителем дизайна 21-го века. Новый том был разработан для включения соответствующих пространств, услуг и инфраструктуры как для роботизированных операций, так и для взаимодействия человека.

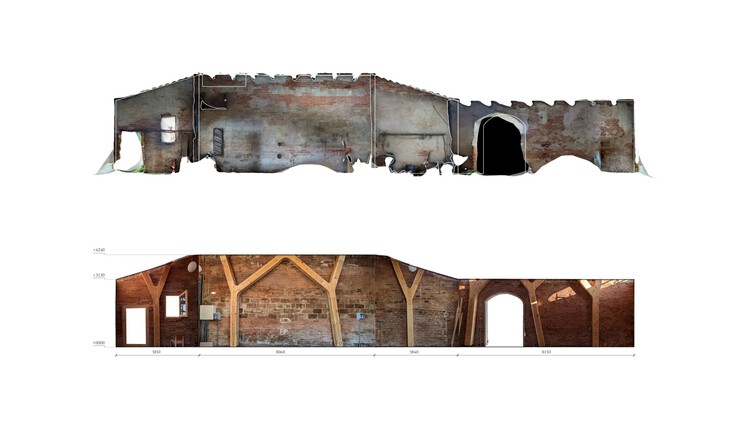

Дизайн здания включал в себя ремонт существующей структуры, прилегающей к лаборатории Green Fab — Цифрового и производственного центра кампуса. Старая крыша была удалена, но кирпичные стены были сохранены, затем тщательно восстановлены и подкреплены для поддержания структурной целостности здания. Древесина была выбрана в качестве основного строительного материала, который идеально объединяется в окружающий ландшафт и архитектуру. Предлагаемый проект обеспечивает функциональность и эстетическую гармонию, предлагая устойчивую альтернативу обычным строительным материалам.

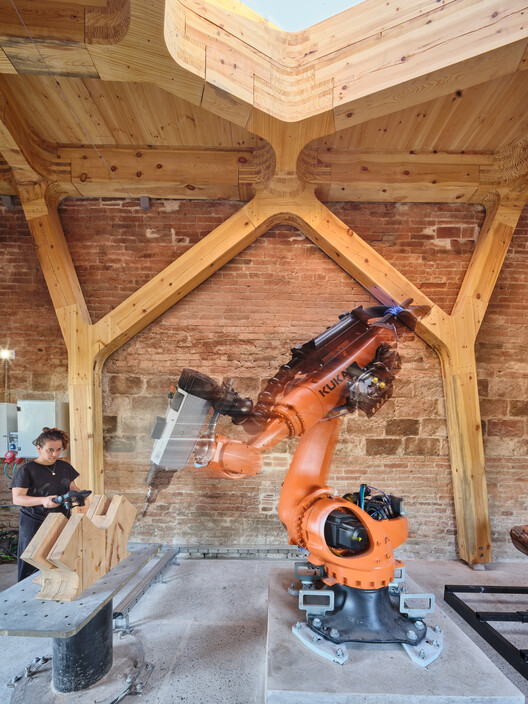

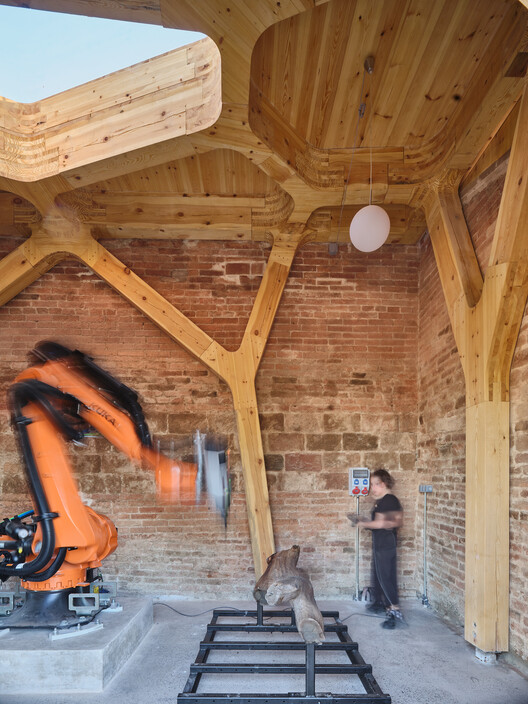

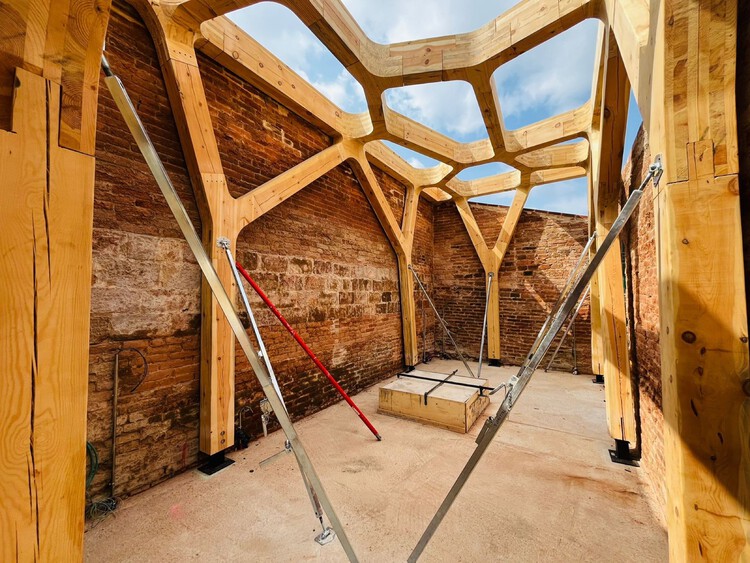

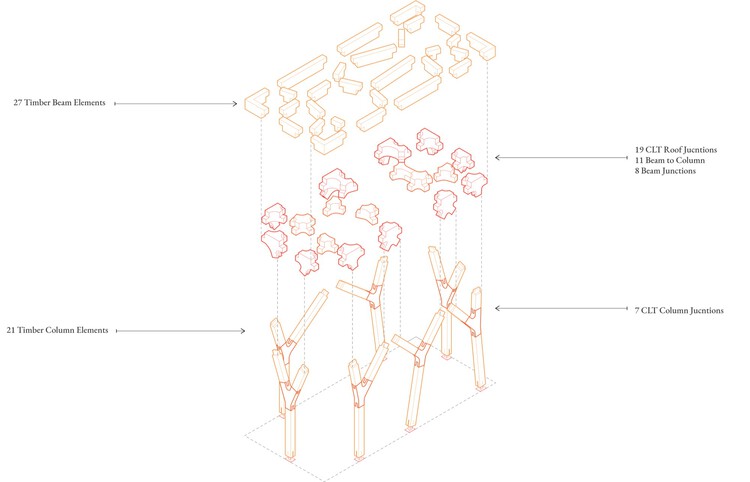

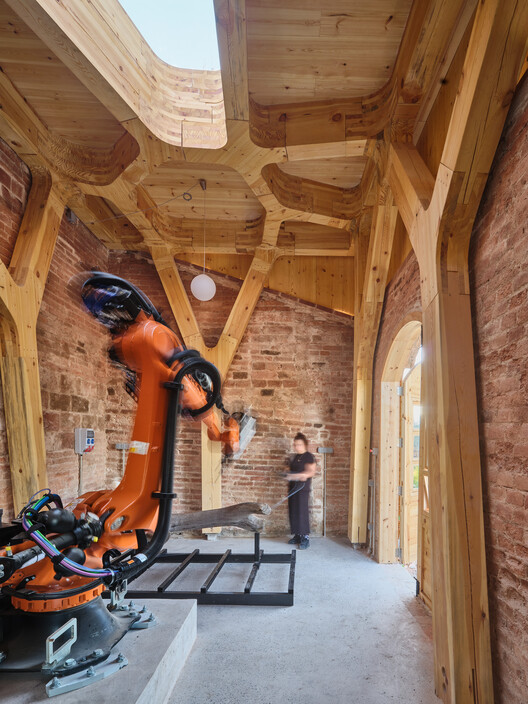

Дерево, подобная структуре. Проект оснащен деревянной структурой, созданной семь разветвленных колонн, которые представляют сундуки деревьев. Эти колонны поддерживают крышу с геометрией Voronoi, изготовленной из сплошной древесины и перекрестной лесопользованной древесины (CLT). Плотница, точно продуманная через обработку численного управления компьютером (ЧПУ), позволяет структуре охватывать площадь 8,8 на 4,6 метра. Эти суставы были сделаны из панелей CLT, произведенных в лаборатории кампуса Valldaura.

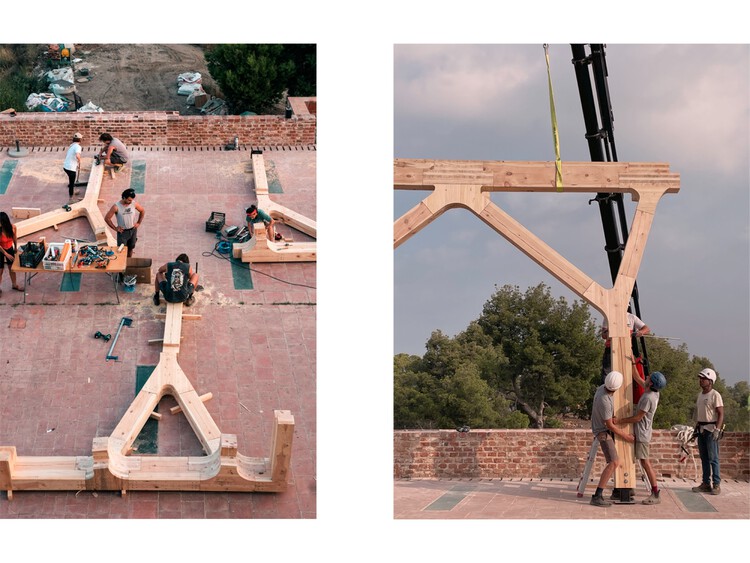

Из -за ограничений глубины фрезерования с ЧПУ было сделано некоторые суставы с четырьмя индивидуально фрезерованными слоями. Затем они были приклеены вместе, чтобы сформировать сплоченные элементы. Результатом является единая структурная масса без суставов, в которой находится мастерская и поддерживает живую зеленую крышу. Традиционные методы столярных изделий были объединены с методами цифрового производства для построения соединений конструкционных колонн (200 x 260 мм) и балок (200 х 400 мм), которые изготовлены из твердой древесины. Четыре стороны конструкции были предварительно собранные за пределами площадки, а затем поднялись с краном внутри четырех кирпичных стен, и, наконец, они были надежно прикреплены к земле.

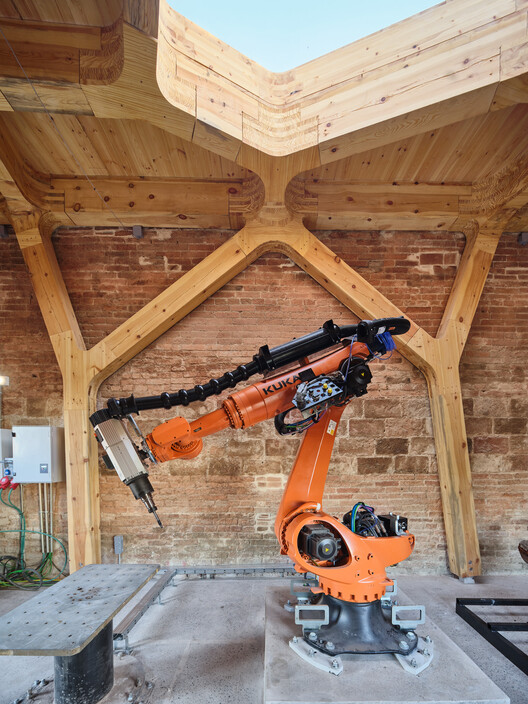

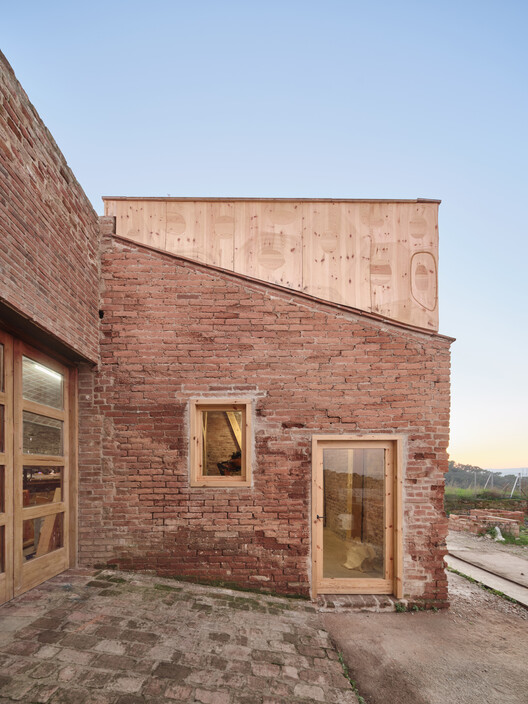

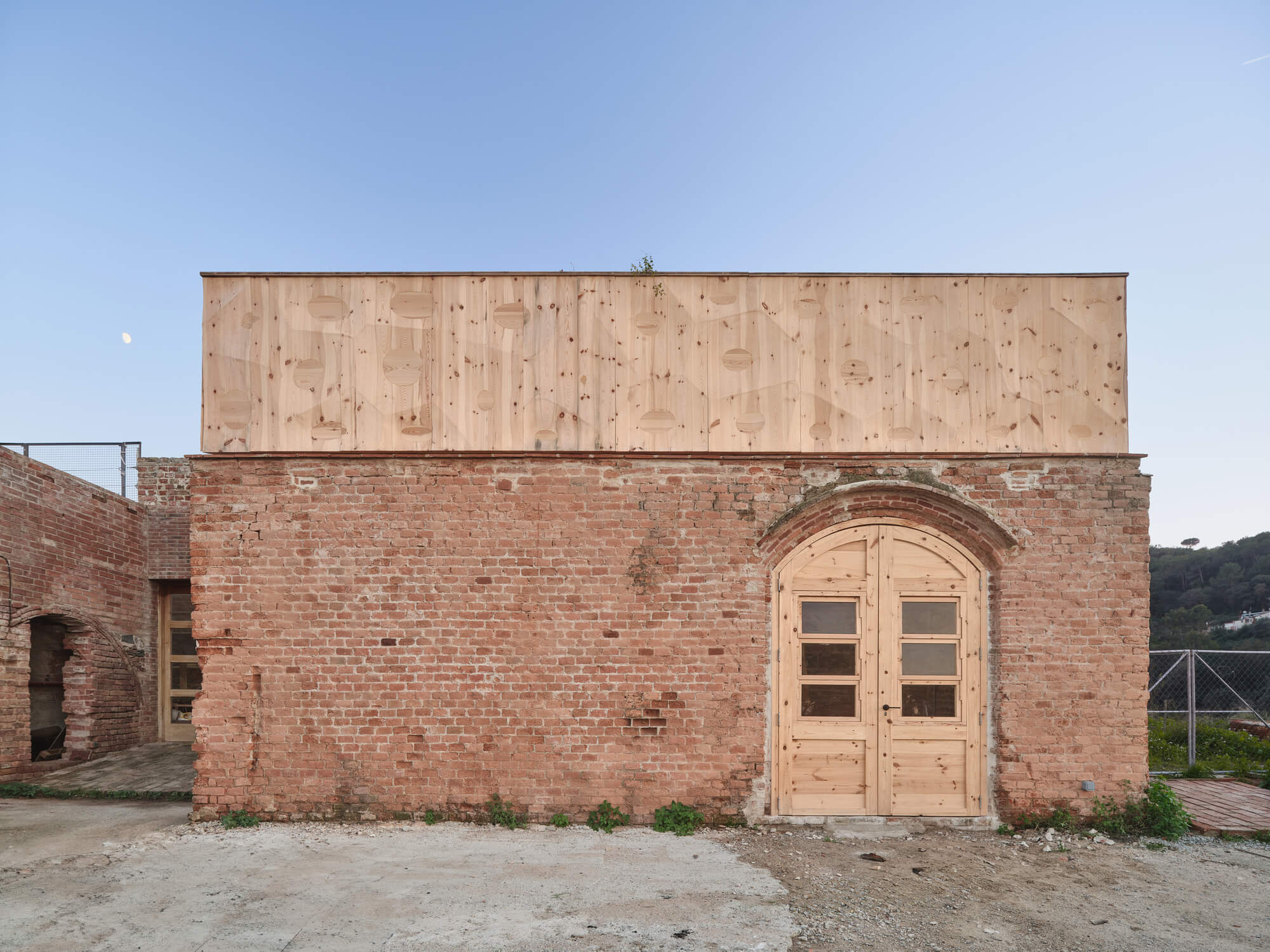

Чтобы установить новую конструкцию и удовлетворить ожидаемые структурные требования робота, был создан бетонный постаменник, на котором был расположен промышленный робот Кука. Фасад состоит из панелей CLT, фрезерованных, чтобы отразить параметрический шаблон. Это решение гарантирует, что здание гармонично интегрируется в окружающий естественный и исторический ландшафт, ссылаясь на новую структуру, в котором он находится внутри. Напротив, внутреннее лицо панелей сохраняет естественную текстуру дерева.

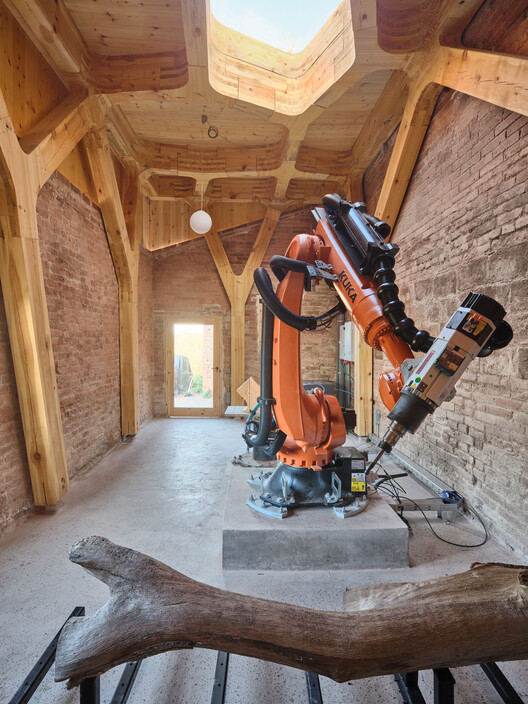

Ключевой целью дизайна было максимизировать естественный свет в пространстве, особенно через окно в окне, расположенном над роботом.

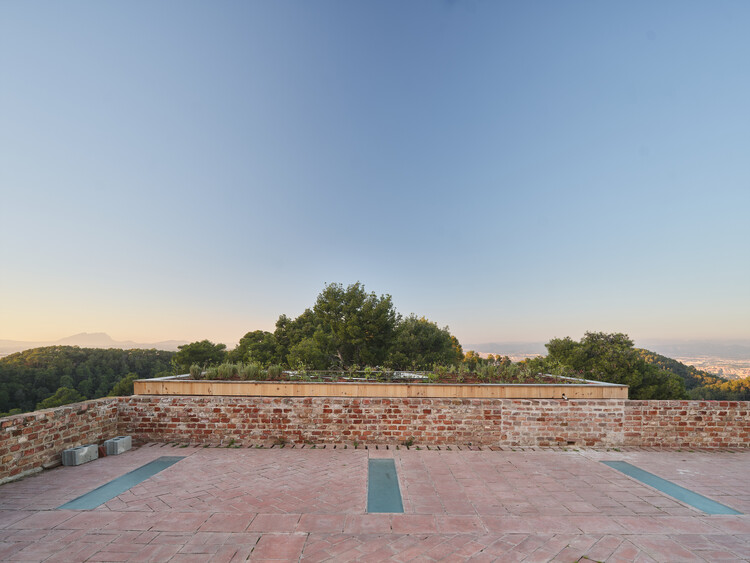

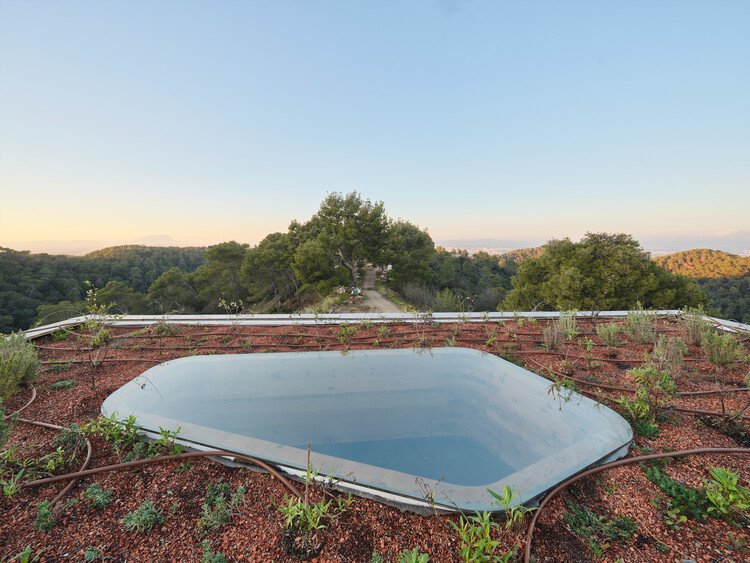

Средиземноморская зеленая крыша. Первый слой зеленой крыши представляет собой водонепроницаемую мембрану с корнем, которая наносится с тепловым пистолетом на деревянные панели крыши. Следуя мембране находится слой геотекстильной ткани, дренажной платы и гумуса, чтобы способствовать росту местных видов средиземноморских растений. Для обеспечения надлежащей гидратации ирригационные трубки были установлены в качестве последнего шага. Растения, отобранные для зеленой крыши, были обычным жидкостью, сладким клематисом, ползучим седом и французской лавандой. Все были выбраны для их адаптивности и эстетической ценности. В настоящее время команда Valldaura Labs использует CORA в рамках своих инициатив по прототипированию, предоставляя новые решения для устойчивого проектирования и передового производства.
