Инструмент для простого создания архитектурных эскизов с помощью BIM
Эскиз всегда был неотъемлемой частью творческого процесса архитектора. Например, архитектор И. М. Пей набросал эскизный проект восточного крыла Национальной галереи искусств на коктейльной салфетке.
Современные архитектурные эскизы сочетают в себе замысел проекта с данными и ограничениями. Эскиз растет в разрешении по мере того, как слои информации добавляются различными заинтересованными сторонами. Архитекторы сегодня используют как тактильные, так и цифровые инструменты для создания эскизов. Загадка заключалась в том, чтобы выбрать либо гибкость, предлагаемую разработчиками моделей произвольной формы, либо богатство данных, предлагаемое инструментами BIM.
Snaptrude, облачная платформа для концептуального 3D-дизайна, играет решающую роль в этом контексте. Интуитивно понятный набор инструментов Snaptrude позволяет пользователям рисовать «пространства» и лепить, разделять и организовывать их в «здания». Он предварительно заполняет функциональные атрибуты для различных типов помещений и автоматически рассчитывает данные проекта, такие как площади, затраты и климатические характеристики. Это означает, что эскизы уже содержат большое количество данных при создании: BIM создается, обслуживается и модифицируется «под капотом», в то время как вы проектируете с помощью интуитивно понятных инструментов «тяни-толкай».
Вот два способа, с помощью которых пользователи Snaptrude могут использовать простоту создания эскизов и возможности BIM для более эффективного проектирования.
Пример 1: Проектирование многофункциональных башен
Команда дизайнеров начала с данных о месте в виде чертежа САПР и местоположения GPS. Они изучили это место в контексте его соседства, чтобы проанализировать его ограничения и потенциал.

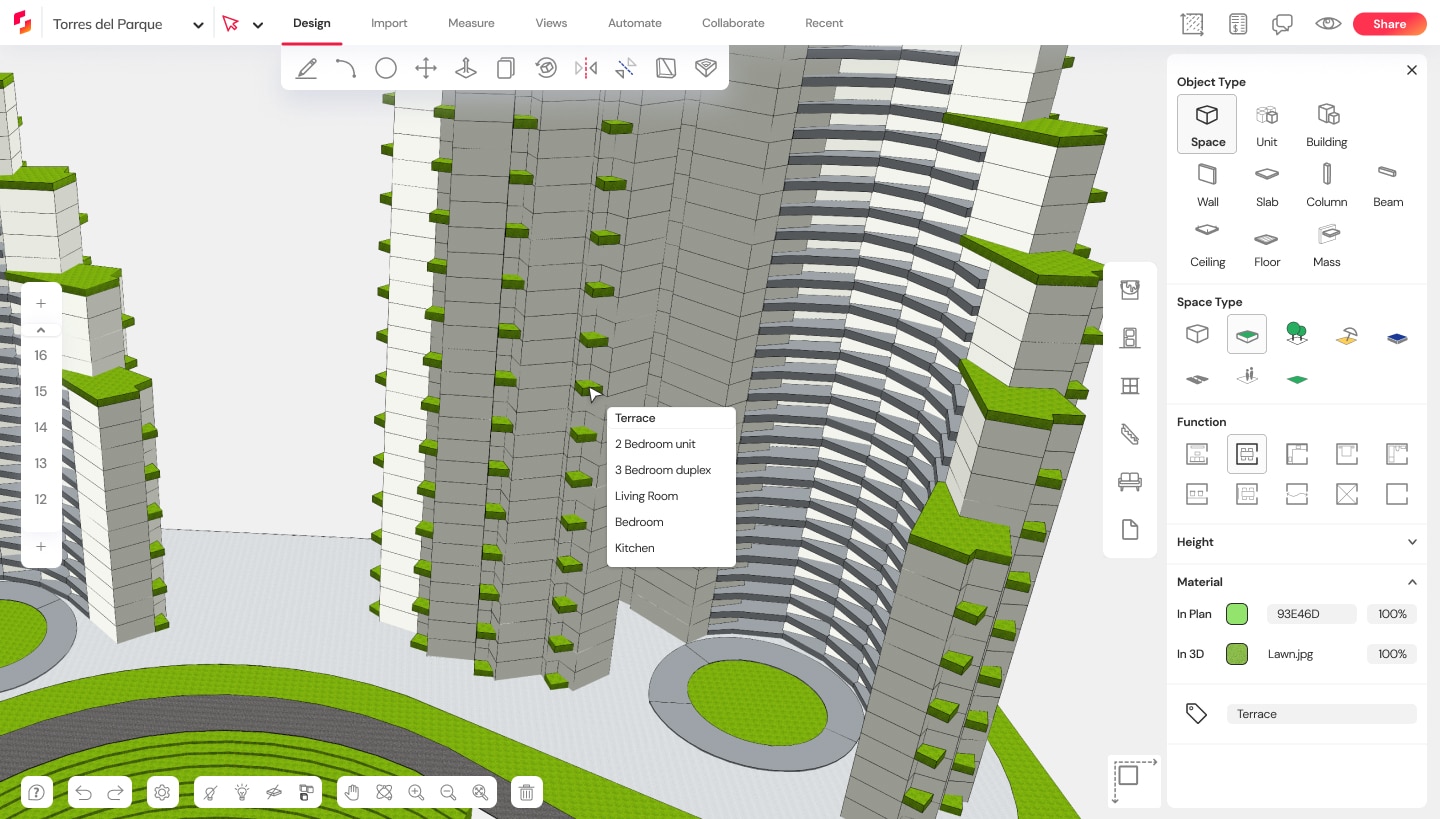

Используя точки доступа и препятствия в качестве ограничений, архитекторы определили размеры застроенной территории, обозначили дороги и зеленую площадь. Здание было поднято, чтобы создать благоустроенную общественную территорию на уровне земли. Типичный пол был нарисован с ядром и вертикальной циркуляцией в качестве эталона. Высота этажей варьировалась в торговом зале, типовых этажах, подземной парковке и служебных этажах.

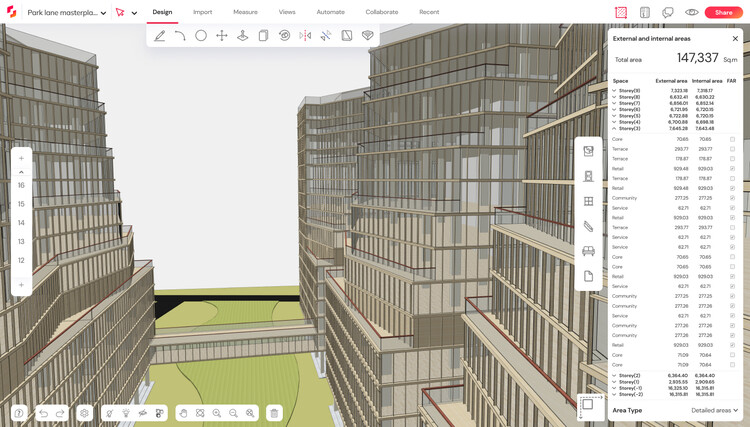

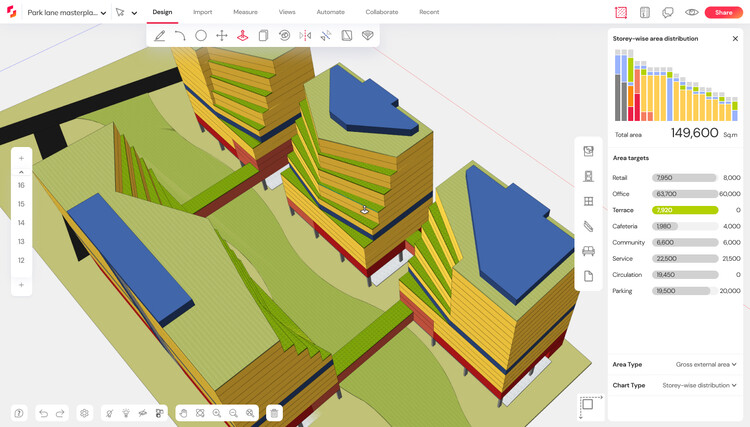

Здание было спроектировано таким образом, чтобы увеличить количество зеленых террас и доступ дневного света на офисные этажи. Упражнения по поиску формы оценивались по целевым показателям распределения по площади. Ядро, внутренняя компоновка и циркуляция были зарисованы для оценки эффективности плиты пола. Обмен концептуальной моделью с внешними консультантами позволил группе проектировщиков учесть ранние отзывы о толщине стенки подъемника из железобетона и размерах вырезов для обслуживания, которые дополнительно уточнили исследования области.

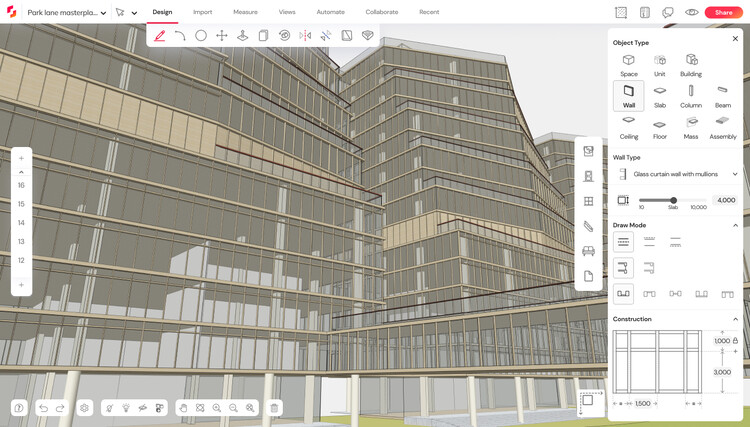

Архитекторы использовали параметрические системы занавесей Snaptrude и оценили варианты фасадов с точки зрения экологических характеристик. Эта параметрическая модель, обогащенная данными о затратах и значениями U, использовалась для отслеживания показателей успеха проекта на визуальной панели. Наконец, проектная модель была экспортирована в Autodesk Revit для дальнейшего согласования и документирования.
Пример 2: Дизайн средней школы

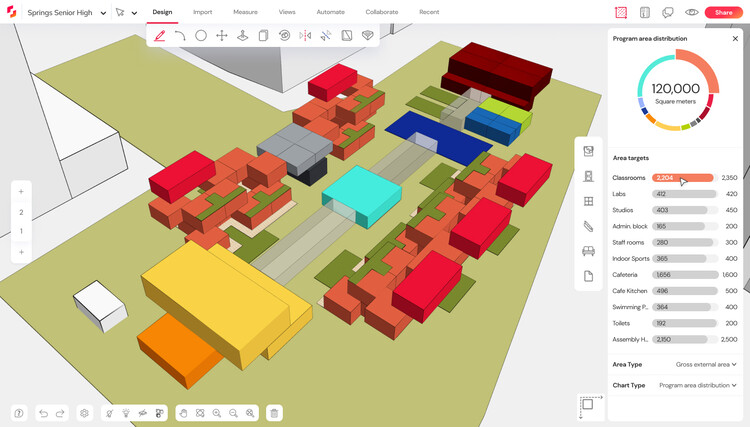

Архитекторы этого проекта начали с краткого описания территории школы, перечислив классы, лаборатории, студии и другие необходимые помещения. Программа была импортирована в Snaptrude в формате .csv, из которого автоматически были созданы модульные пространственные объемы соответствующего размера. Они были помечены и обозначены цветом для визуализации функций. Архитекторы могли свободно переставлять пространственные блоки в различных конфигурациях для изучения пространственных отношений и близости.
Они изучили окрестности и местность, используя встроенные карты Snaptrude, и импортировали точные границы участка из плана съемки САПР. Пространственные конфигурации были переоценены и уточнены с использованием контекстных подсказок с сайта.
Пешеходные оси использовались для разделения академических блоков, и был набросан циркуляционный поток. После того, как высота базового этажа была установлена, вокруг главной оси были созданы объемы двойной высоты. По мере того, как архитекторы постепенно добавляли детали к эскизу, они могли отслеживать общую площадь проекта и влияние на каждое пространство.

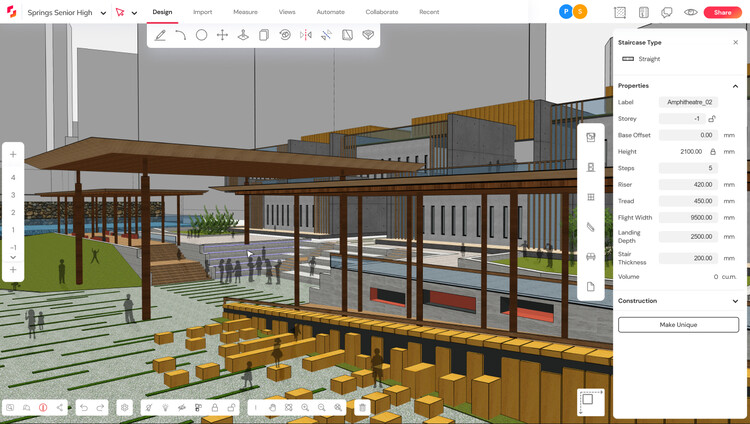

Архитектурный язык проекта был уточнен в режиме детального проектирования. Используя инструмент «Создать здание» для автоматического создания компонентов здания из пространственной модели, проектировщики смогли быстро определить типы и толщину стен по всему проекту. Широкие возможности импорта библиотек Snaptrude позволили им повторно использовать семейства, уже созданные в других инструментах BIM. Двери и окна были точно расположены и имели размеры, а параметрические элементы, такие как лестницы и амфитеатры, использовались для изучения вариантов вертикальной циркуляции.
Команда дизайнеров поделилась моделью с клиентом, чтобы ускорить совместную работу. Архитекторы проекта смогли ответить на вопросы и получить отзывы от нескольких заинтересованных сторон со стороны клиента непосредственно в рамках модели. Они смогли оценить визуальные и финансовые последствия выбора дизайна в режиме реального времени. Это помогло им быстро переработать первоначальный дизайн и прийти к дизайну, который всех устроил.
Взаимодействие между настоящей средой BIM и средой создания эскизов произвольной формы было одной из самых больших проблем для архитекторов. Snaptrude объединяет эскизы и BIM в единую платформу для совместной работы, оптимизируя процесс проектирования и делая BIM более доступным. Snaptrude только что выпустила версию 2.0, которая уже доступна для бесплатной пробной или демо-версии.
