Вероятно, самая большая кирпичная балка на сегодняшний день: впечатляющий подвиг в штаб-квартире датской короны
Кирпичные балки нашли широкое применение в строительстве благодаря своей прочности, долговечности и эстетической привлекательности. Путем встраивания стальных арматурных стержней в ряд кирпичей, расположенных по определенному рисунку, эти элементы образуют горизонтальные несущие конструкции, которые распределяют вес и силы, действующие на здание. Однако трудно найти кирпичные балки с чрезмерно большими пролетами, чтобы избежать долгосрочных структурных проблем. Вместо этого они в основном имеют форму простых перемычек, с которыми легче обращаться.
Имея длину 16,2 метра и впечатляющий пролет в свету 15,8 метра, архитекторы CEBRA в сотрудничестве с группой Randers Tegl, крупнейшим поставщиком кирпича в Скандинавии, завершили строительство, вероятно, самой длинной кирпичной балки на сегодняшний день. Эта внешняя балка сопровождается внутренней «сестринской» балкой пролетом 13 метров и расположена над главным входом в новую штаб-квартиру датской короны в Рандерсе, Дания, свободно простираясь между двумя крыльями здания. Самая длинная балка состоит почти из 4200 кирпичей – ее высота состоит из 25 рядов кирпичей, что эквивалентно 1,6 метра, а край состоит из 4 кирпичей.
Проблемы строительства

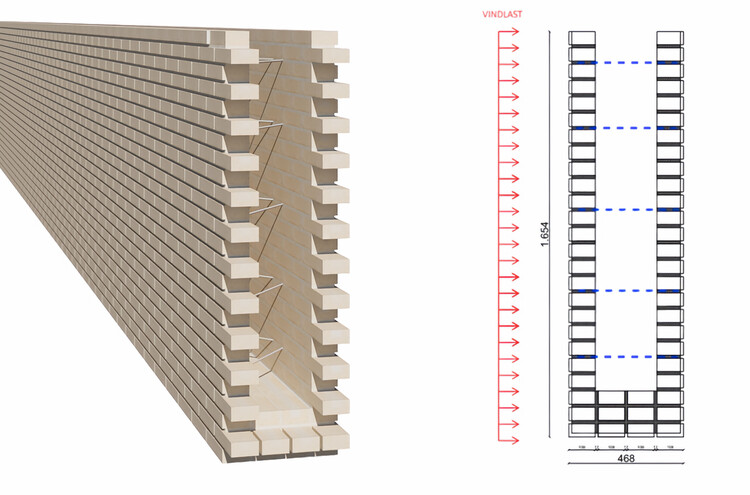

Две балки, изготовленные на заводе Carlsberg Bjælker, изготовлены из предварительно напряженного кирпича без бетонного сердечника или встроенного стального профиля. Согласно исследованиям, проведенным Рандерсом Теглем, предварительно напряженные кирпичные балки практически не испытывают растягивающих напряжений, которые обычно приводят к растяжению на концах балки, и, как следствие, не должны иметь трещин. Благодаря своей особой длине они были спроектированы так, чтобы выдерживать как горизонтальные, так и вертикальные нагрузки, особенно ветровые.

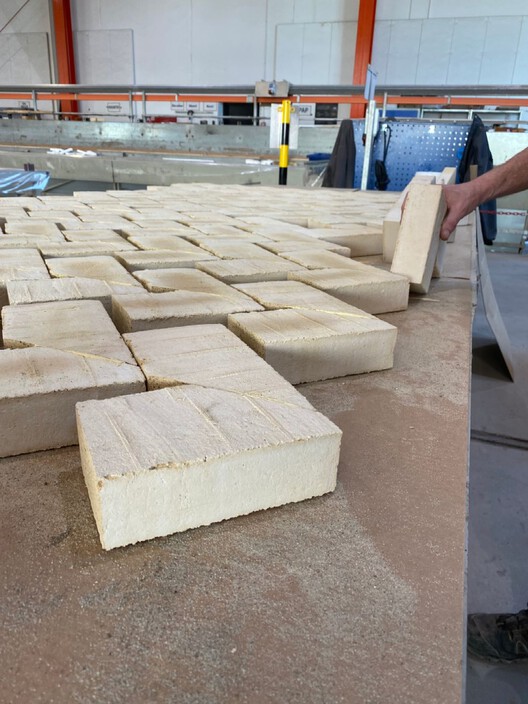

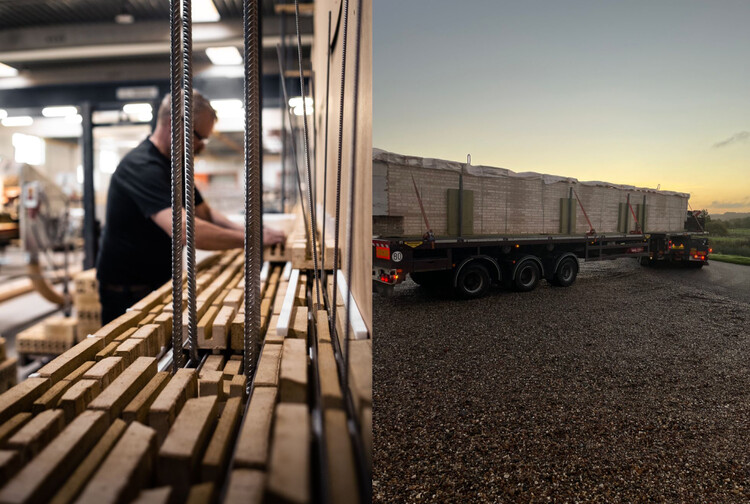

Производство за пределами предприятия поставило перед собой ряд задач, которые были успешно решены. Вначале необходимо было укрепить литейный стол, чтобы выдержать вес балок, а также использовать леса для облегчения заливки и укладки верхних кирпичей. Его вес потребовал демонтажа и манипуляций с кранами, а затем обе стороны балок были обработаны тем же раствором, который используется для остальной кладки. После завершения процесса отверждения они были готовы к транспортировке грузовиком на строительную площадку.

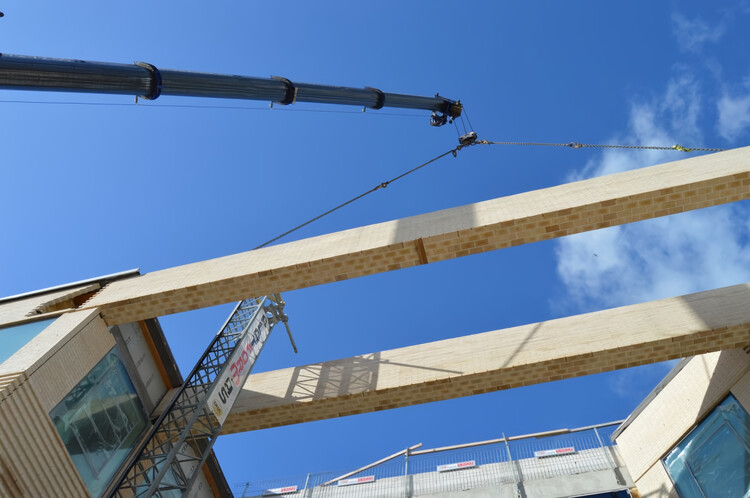

По прибытии в Рандерс генеральный подрядчик, Raundahl & Moesby, взял на себя установку кирпичных балок с помощью большого крана и установку их на специальные опоры, которые предварительно были прикреплены к бетонным элементам.
Почему важен этот созидательный подвиг?
В Дании кирпич является неотъемлемой частью большинства зданий. В новой штаб-квартире Датской Короны они были выбраны не только за их эффективность и исключительную продолжительность жизни, но также за их символическую и визуальную связь с жителями этого района, усиливающую чувство принадлежности. Конструкция этих инновационных балок демонстрирует потенциал этого материала в будущем.
Большинство зданий в Дании построено из кирпича. Это то, что все датчане ассоциируют с качеством. Думаю, потому что каждый держал в руках кирпич и знает его вес и долговечность. – Миккель Фрост, архитектор и партнер-основатель CEBRA.

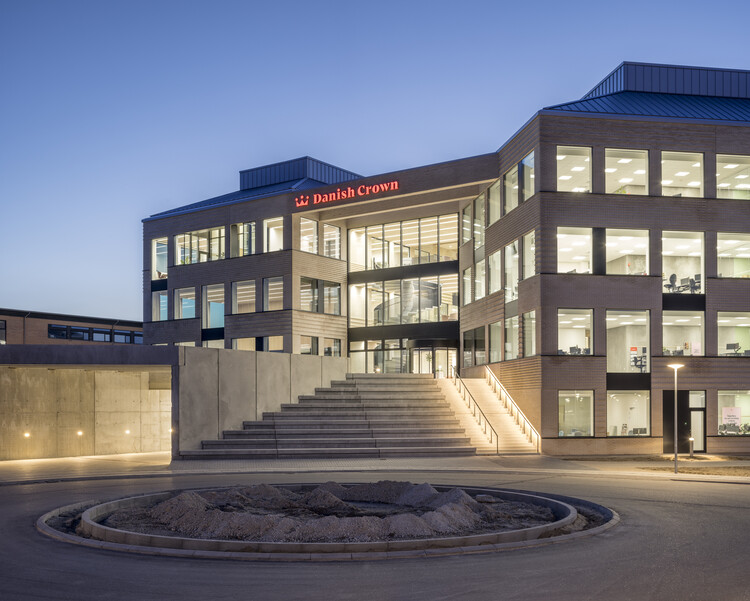

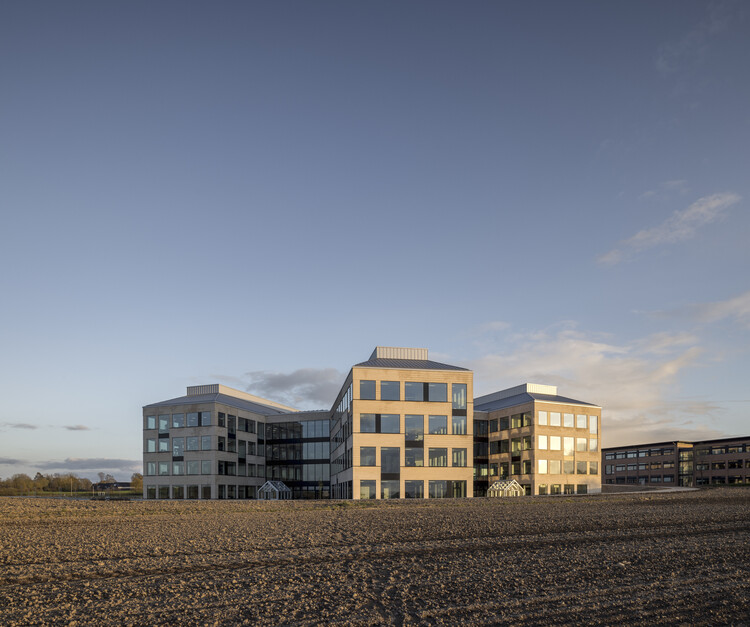

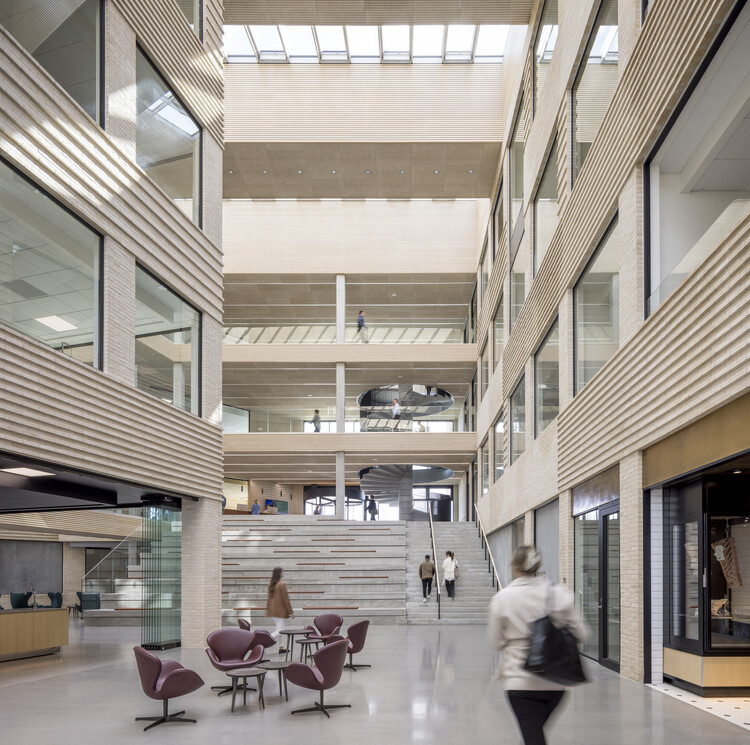

Расположенное на обширном участке площадью 12 гектаров, здание черпает вдохновение в архитектуре традиционных датских ферм и сельских общин с массивной каменной кладкой и остроконечными крышами. Три крыла переплетаются, создавая уютный главный вход, который органично вписывается в окружающий ландшафт. Этот дизайн напоминает общинную суть датских деревень, а центральная площадь служит сердцем здания. Он включает в себя помещения общего пользования, такие как столовая, кухня и магазин для сотрудников, соединяя рабочие зоны на всех четырех этажах посредством соединенных между собой мостов и лестниц.
Этот новаторский проект в Дании соответствует основным стандартам DGNB, обеспечивая здоровую и комфортную рабочую среду. Особое внимание уделяется качеству воздуха, тепловому климату в помещении, акустике, а также визуальной и архитектурной среде. Выбор материалов основывался на строгих критериях устойчивого развития в соответствии с программой устойчивого развития Датской Короны.
Эффективное производство кирпича
Всего для проекта было поставлено 250 000 кирпичей, включая вариант GREENER из специальной партии RT103. По расчетам Søren Jensen Rådgivende Ingeniørfirma A/S, выбирая эти кирпичи для фасада, производимые исключительно с использованием электроэнергии, вырабатываемой с помощью энергии ветра и биогаза, можно сэкономить около 50 тонн выбросов CO2.
В частности, по сравнению с обычными кирпичами, экономия выбросов CO2 значительна и составляет впечатляющую сумму в 110 000 килограммов. При использовании GREENER общие выбросы составляют 58 500 кг эквивалента CO2, в то время как использование обычных кирпичей привело бы к гораздо более высоким выбросам — 168 750 кг эквивалента CO2. Это подчеркивает положительное и значительное влияние использования этих эффективно произведенных кирпичей в строительных проектах, демонстрируя заметное сокращение выбросов углекислого газа.
В результате всех этих усилий сооружение получило сертификаты DGNB Gold и DGNB Heart. Узнайте больше о функциях GREENER здесь.
